Просматривая в интернете запросы различных пользователей довольно часто обнаруживается интересный с точки зрения специалиста запрос "Пластиковые трубы для водопровода", "Пластмассовые трубы", "Черная труба" и подобные вопросы. мы решили прояснить саму суть технологий и материалов используемых и попадающих под это понятие.
Оглавление:
Общие характеристики
Полиэтилен
Полипропилен
Поливенилхлорид
Сшитый полиэтилен
Чтобы прояснить что такое пластиковая труба необходимо разобраться из чего вообще производят современные трубы.
Существует несколько основных материалов для изготовления:
Характеристики и предназначения материалов:
| Материал | Сокращение | Назначение | Рабочие температуры | Монтаж | ГОСТы |
| Полиэтилен | ПЭ, ПНД, ПЭ 100, ПЭ 80, ПЭ 63 | Прокладка водопроводов, сетей канализации, защитные футляры, Проколы ГНБ, колодцы и емкости. | Температура плавления материала 185 гр. В связи с малой температурой плавления не рекомендуется применять при температуре среды выше 60 гр. | Соединения производятся свркой в стык, муфтами эдектросварными и компрессионными. |
ТУ Производителя |
| Полипропилен | ПП, PP | Внутренние сети водопровода, отопления, канализация внутренняя | Рабочими температурами в зависимости от присадо являются температуры от 90 до 125гр. | Соединение через муфты и фитинги , сварка прямая не допускается. | ТУ производителя |
| Поливенилхлорид | ПВХ | Водопроводы, канализация наружная. | В зависимости от технологии до 125гр. | Соединение клеевое или соединительными муфтами | ТУ производителя |
| Сшитый полиэтилен | PE-Xa, PE-Xb, PE-Xc, PE-Xd | Системы отопления, теплые полы, промышленные трубопроводы. | до 200 гр. при использовании технических труб. | Соединение компрессионными фитингами (обжимными) | ТУ производителя |
Труба полиэтиленовая:
Выпускается под различные задачи и является весьма универсальным средством прокладки трубопроводов различного назначения.
| Формы выпуска | |
 |
 |

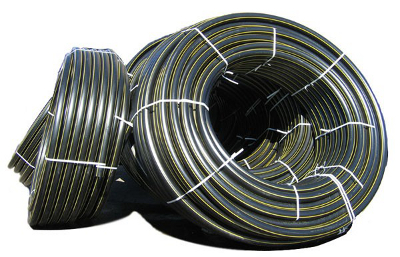

| Бухты (диаметр от 20 до 110) | Хлысты (диаметр от 20 до 2200) |
Диаметры производимой трубы варьируются от 20 до 2200 диаметра, согласно ГОСТ трубы должны иметь маркировку в которой в обязательном порядке содержатся следующие данные
1) Диаметр - обозначается в миллиметрах, и считается только по наружному диаметру.
2) SDR - эта характеристика для трубы является основной она определяется соотношением толщины стенки к диаметру.
3) ГОСТ - По этим данным можно понять предназначение трубы и по каким нормативам она выполнена
4) Завод производитель - не обязательная характеристика , указывается на усмотрение изготовителя
5) Толщина стенки - указывается через X от диаметра , но не обязательная если указан SDR/
Например : 315 Х 18,7 SDR 17 ВОДА ГОСТ 18599-2001 АЛИРАН
Соответственно : труба с наружным диаметром 315 мм., внутренний диаметр высчитывается либо из толщины стенки 315-(18.7*2)=277,6 или с использованием SDR : диаметр - диаметр / SDR*2= внутренний диаметр (315-315/17*2=277мм)

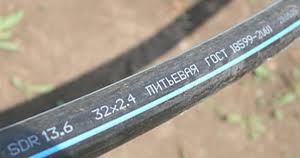

На рисунке труба диаметром 32 SDR 13,6

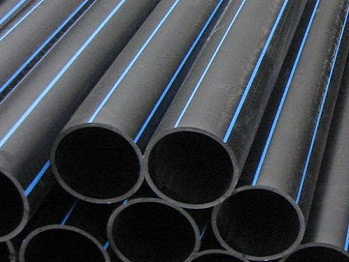

Так же на трубе есть продольные полосы, желтая полоса - газопроводная труба, синяя труба - водопровод, отсутствие полос говорит о том что труба техническая .
Техническая труба - это отдельная категория труб - ее основное назначение прокладка безнапорных и технических трубопроводов, футляров для кабеля. такая труба не варится в стык и не рекомендуется для сварки электросварными муфтами.
Так же имеет хождение такой термин как "ОБОЛОЧКА" - так называется тонкостенная труба SDR 41 и более тонкие стенки, такая труба применяется для производства трубы ТГИ и других технических целей.

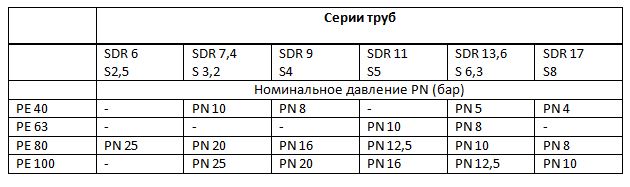

В проектах можно встретить трубу изготовленную из различных марок полиэтилена современной является ПЭ 100 так же можно встретить ПЭ 80 , чтобы понимать различия и возможности замены труб можно воспользоваться следующей таблицей:
Так же из полиэтилена низкого давления производят трубу гофрированную канализационную. Ее основное назначение - безнапорные системы водоотведения и канализации, так же активно используется в сельском хозяйстве и при монтаже колодцев и емкостей.
Трубы произведенные по такому принципу отличают другие характеристики и свойства чем у напорной трубопроводной трубы. Первое и главное отличие эта труба не предназначена для подачи напора. Подобная труба производится по ТУ и как следствие у каждого производителя ее параметры индивидуальны, так же как и обозначение размеров происходит как по внутреннему так и по наружному диаметру. Для данной продукции свойственно обозначение всего двух параметров:
Кольцевая жесткость , обозначаемая как SN
И обозначение диаметров в формате DN\OD
DN - внутренний диаметр.
OD - наружный диаметр.
Понятие кольцевой жесткости довольно сложное в плане расчетов , стоит привести основное соотношение с полиэтиленом
Самая распространенная кольцевая жесткость - SN8 - по переносимым нагрузкам приблизительно равна трубе ПЭ в SDR 17.
Наиболее распространенные значения кольцевой жесткости - 4,8,16. Так же есть трубы выходящие за эти параметры , но это скорее исключение.
Полипропилен.
Полипропилен на сегодняшний день прочно занял нишу основного материала для производства труб бытового назначения .
Трубопроводы в квартирах, офисах, промышленных зданиях сделаны из этого замечательного материала.

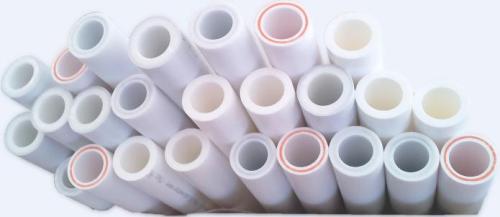

Трубы из полипропилена делятся на несколько категорий :
-Труба Полипропиленовая
-Труба полипропиленовая армированная стекловолокном
-Труба полипропиленовая армированная алюминием
Обычная гладкая труба предназначена для подачи холодной воды или воды с температурой не выше 70гр., производители часто указывают на такой трубе температуру 90гр. - надо учитывать то что это максимально возможная температура эксплуатации , а что важнее - краткосрочной эксплуатации.
Труба армированная стекловолокном отличается повышенной прочностью на излом и рабочими температурами в пределах 95гр. что позволяет использовать такую трубу на системе подачи отопления и для подачи горячей воды.
Труба армированная алюминием имеет более высокую прочность на излом и легче переносит вибронагрузки , так же обладает возможностью работать с перегретой водой и паром с температурой до 125 гр. Такая труба более устойчива к агрессивным средам, но при этом в быту почти не используется в связи с более сложным монтажом и высокой ценой.
То качество благодаря которому труба ПП стала настолько популярна - долговечность, ремонтопригодность и простота монтажа - требуется сварочный аппарат с ценой не дороже 6000 рублей в максимальной комплектации и все - можно начинать работы. Этот вид работ не требует длительного обучения и может быть произведен обывателем после не большого инструктажа.
К недостаткам этого вида стоит отнести необходимость использовать в большом количестве монтажные соединения ( фитинги ) стоимость которых зачатую превышает стоимость самой трубы.

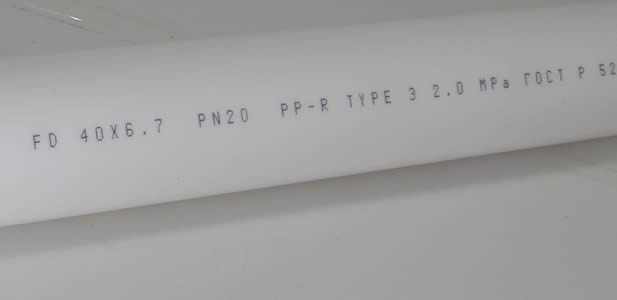

Маркировки и обозначения : Маркируется эта продукция аналогично полиэтиленовой трубе
Актуальные диаметры в производстве этой трубы от 15 до 110 , диаметры большие чем 110 выпускаются под заказ далеко не всеми производителями , связанно это с низкой востребованностью труб столь большого диаметра из полипропилена.
Стандартной формой выпуска этой трубы являются хлысты по 4 метра, данная форма является наиболее удобной в транспортировке и хранении.
Отдельной категорией полипропиленовых труб являются трубы канализационные:
 |

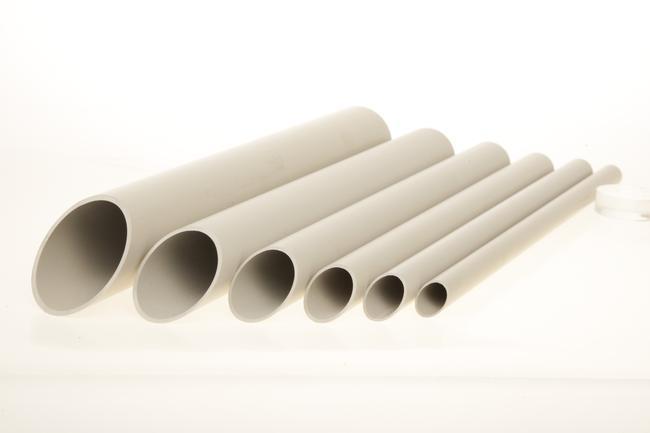

Эти серые трубы пришедшие на замену устаревшей и менее удобной чугунной канализации часто называют трубами ПВХ - но , для внутренних работ их производят из полипропилена, зачастую в сметах или заказах можно встретить обозначение "Труба ПП" - чтобы отличить ее от трубы водопроводной достаточно обратить внимание на отсутствие в названии давления и что эти трубы зачатую рассчитываются в штуках , имея стандартную длину от 0.3 до 6 метров. Соединение происходит с помощью раструбов на конце трубы или стыковыми муфтами , уплотнение выполнено в виде резиновых колец. |
Особенностью данной трубы стоит отметить не фиксированную каими-либо нормативами толщину стенки, в связи с чем производители стали разделять продукцию на тонкостенную - ЭКОНОМ, среднюю - СТАНДАРТ и толстостенную - БЕСШУМНУЮ. Стоит отметить что бесшумная труба является "Бесшумной" условно, действительно толстые стенки лучше поглощают звук и вибрации но в действительности огородить пользователя от неприятных звуков можно только с помощью звукоизоляции.
Трубы выпускаются в сером и белом исполнении , функциональных различий в этих трубах нет.
|
Фитинги для данной трубы отличаются разнообразием и позволяют реализовать практически любой сложности сооружение. Большой ассортимент обусловлен не возможностью применять иные способы модификации труб. Стандартными диаметрами трубы являются 32, 40 , 50,110 так же выпускаются различные клапана и запорные устройства позволяющие удалять воздух из системы или блокировать запах. Все системы собранные на данной трубе являются безнапорными. Срок службы полностью зависит от сроков сохранности уплотнительных колец , сама труба не имея механических повреждений может прослужить 50 лет и более. |
 |
Трубы ПВХ - этот вид труб стал весьма популярным в связи с тем , что поливенилхлорид является материалом устойчивым к различным видам химических веществ. Трубы ПВХ чаще всего встречаются двух видов :
| Канализационные трубы ПВХ | Трубы напорные ПВХ под клеевое соединение |
 |
 |

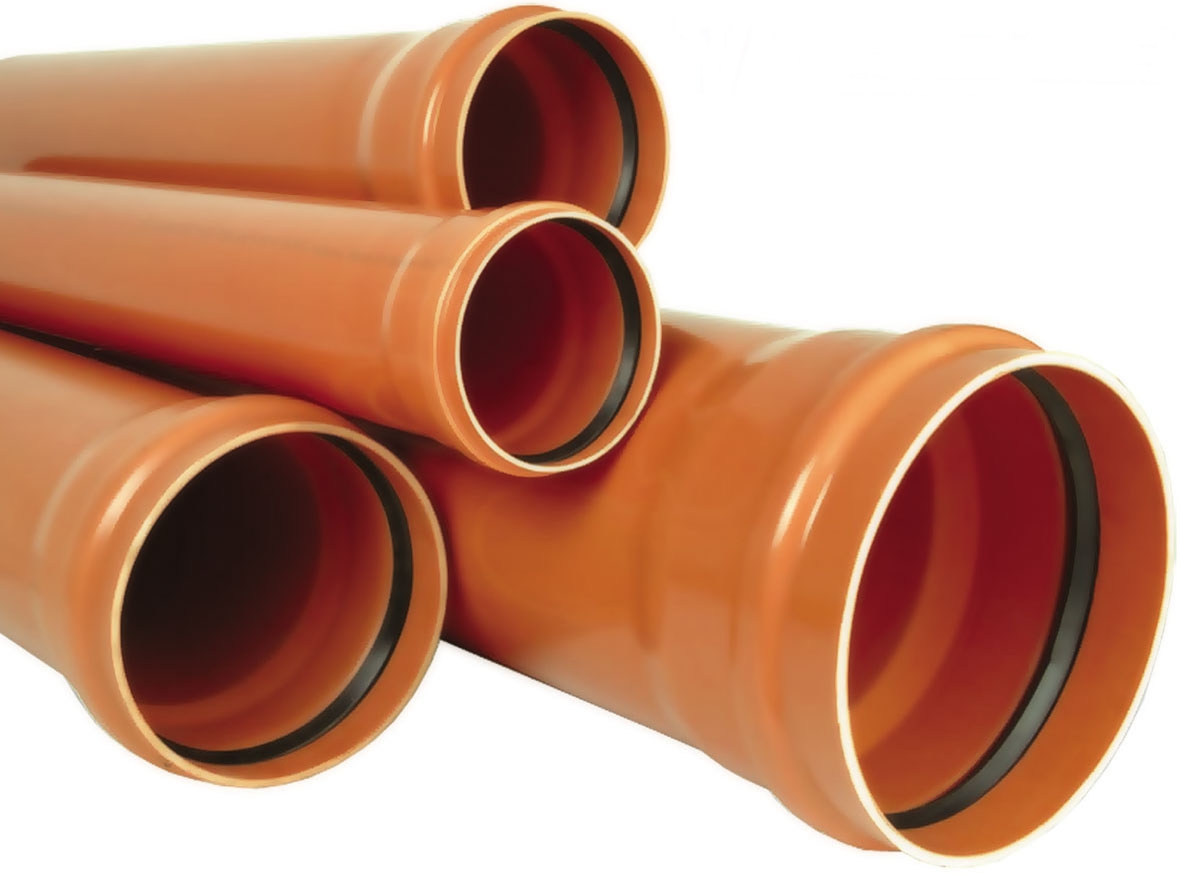

Канализационные трубы ПВХ полностью аналогичны с трубами полипропиленовыми, их диаметры идут в линейке до 600, позволяют сбрасывать горячие среды, так же химически активные , такие как хлор, нефтепродукты, фторированные смеси. Монтаж производится в стык с помощью раструбов или монтажных муфт.

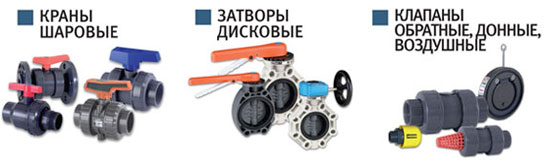

Трубы Напорные клеевые используются в основном для монтажа систем с агрессивными средами так же данные трубы активно применяются для монтажа бассейнов , такие трубы имеют собственную серию запорной арматуры , так же соединяющуюся с помощью специального клея.

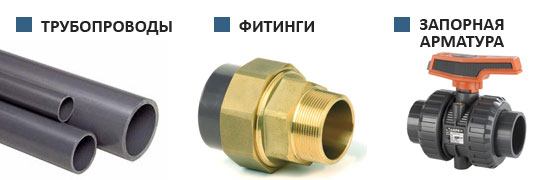

Обширная гамма производимой арматуры ПВХ позволяет реализовать большинство проектов рассчитанных на другие материалы. К недостаткам стоит отнести высокую цену системы относительно любых других материалов, так же вызывает большие сомнения ПВХ арматура в условиях не профессиональной эксплуатации.
Общие характеристики:
- Диапазон рабочих температур – от 0° С до +60°С
- Рабочее давление: от вакуума до 16 атмосфер
- Диапазон диаметров: от 16 до 400 мм
- Длительный срок эксплуатации (до 50 лет на воде при рабочем давлении 16 атмосфер)
- Возможность обслуживания и ремонта запорно-регулирующей арматуры (наличие ремкомплектов)
- Устойчивость к коррозии
- Труба напорная, жесткая, гладкие клеевые окончания.
Сшитый полиэтилен - относительно новый продукт на массовом строительном рынке, постараемся рассказать о нем более подробно.

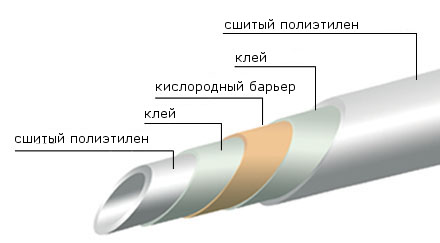

Под сшивкой подразумевается создание пространственной решётки в полиэтилене высокой плотности за счёт образования объёмных поперечных связей между макромолекулами полимера. Относительное количество образующихся поперечных связей в единице объёма полиэтилена определяется показателем «степени сшивки». Степень сшивки – это отношение массы полиэтилена, охваченного трёхмерными связями к общей массе полиэтилена. Всего известно четыре промышленных способа сшивки полиэтилена, в зависимости от которых сшитый полиэтилен индексируется соответствующей литерой.
Виды сшивки полиэтилена
|
№ |
Обозначение |
Краткое описание |
Минимальная степень сшивки рабочего слоя |
Вид способа по методу воздействия |
|
|
По стандарту ASTM |
По ГОСТу
|
||||
|
1 |
PEX-a |
Сшивка органическими пероксидами или гидропероксидами |
75 |
70 |
Химический |
|
2 |
PEX-b |
Сшивка органическими силанидами (силанами) |
65 |
65 |
Химический |
|
3 |
PEX-c |
Сшивка потоком элементарных частиц (радиационный метод) |
60 |
60 |
Физический |
|
4 |
PEX-d |
Сшивка азотированием |
Не нормируется |
60 |
Химический |
Основные параметры:
- Условный диаметр — 10-110 мм;
- Масса погонного метра — 0,10-0,15 кг;
- Номинальное давление — 8-25 бар.
Сшитый полиэтилен производится крупнейшими мировыми концернами по выпуску полимерной продукции. Самыми известными производителями PEX трубы на сегодняшний день являются компании:
- Рехау (Rehau);
- Упонор (Uponor);
- Бирпекс (БИР ПЕКС)
- Valtec.
Для монтажа трубопровода необходим ручной инструмент. Основной набор, что поставляется в комплекте с трубными изделиями, или приобретается отдельно, включает такой инструмент:
- Насадки для обжима фитингов различного диаметра;
- Развертка с рукоятками;
- Насадки для расширения трубы;
- Ножницы для резки;
- Щетка для очищения поверхности.
Ручной инструмент для труб из сшитого полиэтилена
Ручной инструмент используется для соединения элементов трубопровода с фитингами и помогает сократить время монтажа до минимума. Также благодаря простоте системы, установку может выполнить любой человек, даже без специальных навыков.
